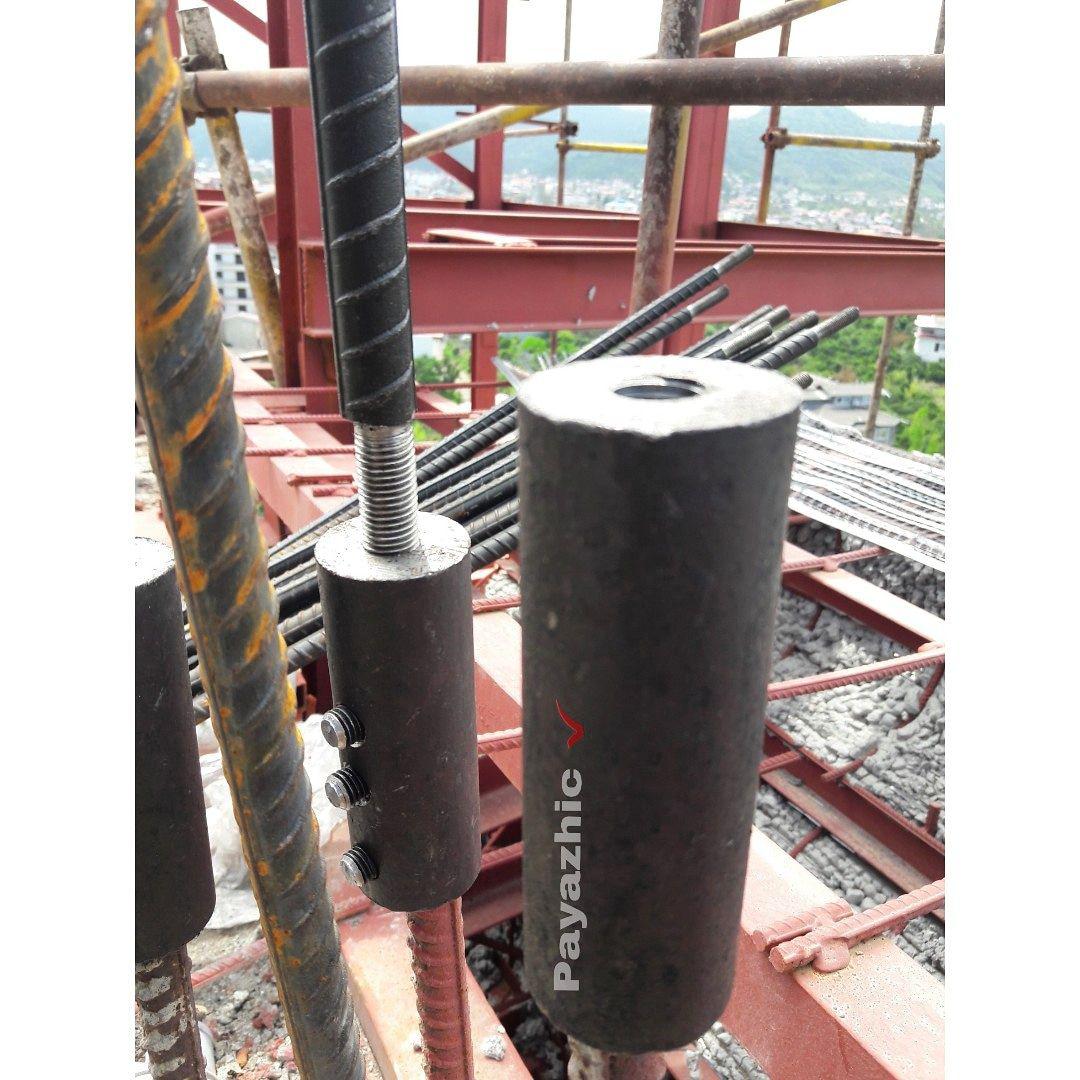

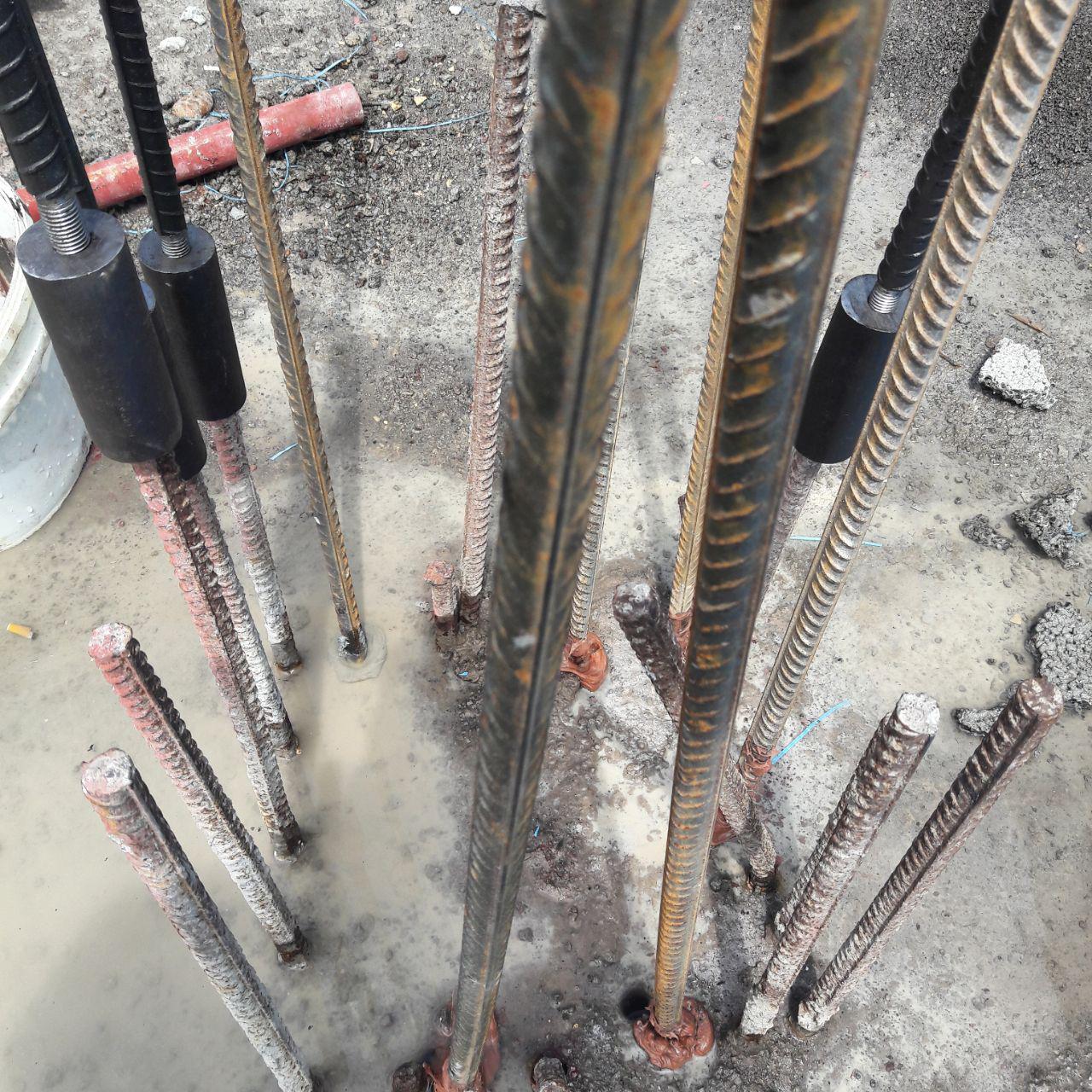

وصله مکانیکی-کوپلر

توضیحات

استفاده از تکنولوژی‌های جدید برای ارتقاء کیفیت سازه و کاهش هزینه‌های تولید در صنعت ساختمان علاوه بر یک نیاز، یک ضرورت انکار ناپذیر به شمار می‌آید. استفاده از وصله‌های مکانیکی برای وصله آرماتورها در سازه‌های بتنی یکی از راهکارهای بهبود کیفیت در صنعت ساختمان به شمار می‌آید. استفاده از وصله‌های مکانیکی در آیین‌نامه‌ها و استانداردهای بین‌المللی مانند ACI-318 و همچنین در مبحث نهم مقررات ملی ساختمان توصیه گردیده است.

در هر سازه بتنی در حدود ۱۵% آرماتور مصـرفی به صورت وصله پوششی در بتن باقی می‌ماند. با استفاده از اتصالات مکانیکی نه تنها از باقی ماندن آرماتور به صورت مهار پوششی آرماتور جلوگیری می‌گردد، بلکه ضایعات آرماتور نیز به حداقل کاهش می‌یابد.

مطابق بند ۱۸-۴-۱-۲ آیین نامه بتن ایران (آبا) و همچنین بند ۹-۱۸-۴-۱-۲ مبحث نهم، وصله پوششی تنها در مورد میل گردهای با قطر کمتر از ۳۶ میلی‌متر مجاز می‌باشد و برای میل‌گرد با قطر ۳۶ میلی‌متر و بالاتر استفاده از وصله مکانیکی و یا جوشی الزامی است. همچنین مطابق بند ۱۲٫۱۴٫۲٫۱ آیین نامه ACI-318 نیز برای آرماتورهای با قطر بیشتر از ۳۶ میلی‌متر استفاده از وصله مکانیکی مورد نیاز می‌باشد و وصله پوششی قابل کاربرد نمی‌باشد.

مزایای فنی استفاده از وصله مکانیکی در اجزای بتنی :

۱) امکان وصله آرماتورهای با قطر بالا در سازه‌های بتنی سنگین.
۲) کوتاه‌تر شدن طول ناحیه وصله در عضو نسبت به وصله پوششی و عدم نیاز به آرماتور گذاری ویژه در ناحیه وصله و کاهش حجم آرماتورها و ایجاد سهولت در بتن ریزی.
۳) آرایش منظم و فاصله بیشتر میان آرماتورها در ناحیه وصله و در نتیجه ایجاد فضای مناسب برای بتن‌ریزی مطلوب.
۴) ایجاد وصله یکپارچه بین آرماتورها و در نتیجه یکپارچه عمل نمودن آرماتور در محل وصله به هنگام اعمال نیرو‌های رفت برگشتی ناشی از زمین لرزه.
۵) در امتداد هم قرار گرفتن آرماتورها و حذف عملیات خم یک به شش آرماتور در محل وصله (خم S شکل) و در نتیجه انتقال نیرو به طور مستقیم و بدون خروج از مرکزیت.
۶) عدم افزایش نسبت آرماتور در محل وصله و امکان استفاده از حداکثر نسبت آرماتور (۵/۴ درصد) در ظرفیت مقطع ستون بتن آرمه، کاهش بعد ستون و افزایش شکل پذیری مقطع در محل وصله.
۷) امکان وصله بدون محدودیت در هر موقعیتی در سازه بتنی مانند محل مفصل پلاستیک.
۸) در وصله پوششی عامل انتقال بار میان دو آرماتور، وجود بتن محصور کننده در اطراف آن‌ها است و در صورت صدمه دیدن بتن وصله پوششی عمل نخواهد نمود ولی در وصله مکانیکی انتقال بار وابسته به بتن نیست که این ویژگی باعث تأمین مقاومت وصله در تمامی شرایط باربری سازه خواهد شد.
